Сенсори PixArt – що це таке, визначення, види, характеристики і як PixArt контролює ринок

Сенсори PixArt – це мікросхеми оптичної навігації для комп’ютерних мишей, які зчитують мікрорельєф поверхні під корпусом і за послідовними кадрами визначають напрямок та величину переміщення. PixArt відносить їх до категорії Optical Mouse Sensor — оптичних сенсорів для звичайних і геймерських моделей. Сам чип не визначає роботу миші повністю: точність і затримка залежать також від лінзи, підсвічування, мікроконтролера, прошивки та способу передавання даних до комп’ютера.

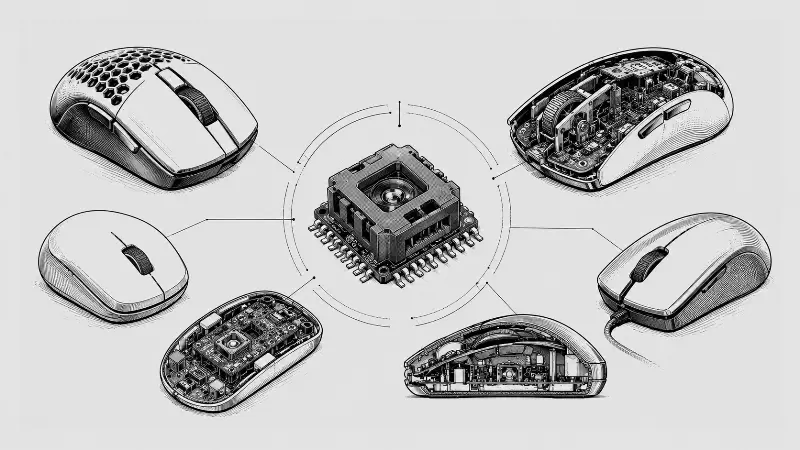

Що таке Сенсори PixArt – поняття та визначення простими словами

Простими словами, Сенсори PixArt – це чипи, завдяки яким комп’ютерна миша розуміє, куди і на яку відстань її пересунули.

Їх розробляє PixArt Imaging (PixArt Imaging Inc.) – виробник мікросхем для оптичного відстеження руху та інших способів взаємодії з електронікою. У каталозі компанії є рішення для мишей, трекпадів, ігрових контролерів, роботів, камер і пристроїв, що розпізнають рухи. Та коли йдеться про комп’ютерну периферію, назва «сенсор PixArt» майже завжди стосується невеликої мікросхеми всередині миші. Вона багато разів за секунду зчитує ділянку поверхні під лінзою, порівнює отримані кадри та обчислює зміщення по горизонталі й вертикалі.

Тут легко змішати три різні речі. PixArt – компанія та марка компонентів. PAW3395, PAW3950 чи інший індекс – уже конкретна модель сенсора зі своїми межами роздільної здатності, швидкості відстеження, прискорення та висоти відриву. А система відстеження миші — ширше поняття. До неї входять сам чип, лінза, джерело підсвічування, мікроконтролер MCU, прошивка та дротовий або бездротовий канал, через який миша передає координати комп’ютеру. Сенсор вимірює рух, але не керує всім пристроєм одноосібно. Невдала лінза, сире програмне забезпечення чи слабка реалізація радіозв’язку можуть зіпсувати роботу доброго чипа. Саме через це дві миші з однаковим PAW3395 не обов’язково матимуть однакову затримку, плавність руху та поведінку на килимку.

У специфікаціях десятка ігрових мишок різних брендів графа «сенсор» раз за разом повторює ім’я PixArt. Назва на коробці й ціна змінюються, а модуль усередині лишається тим самим.

Каталог показує ту саму картину: комп’ютерні миші конкурентних брендів читають рух руки тим самим чипом. Якщо переглянути https://telemart.ua/ua/mouse/, можна побачити, що багато моделей використовують однакові сенсори. Якщо сенсор спільний, за що тоді відрізняється ціна? Розберімо, що насправді задає клас миші, коли сенсор у неї стандартний.

Чому ринок сенсорів тримається на одній компанії

Коли одне ім’я повторюється від бюджетних до преміальних моделей, постає питання – чому конкуренти не зробили власний сенсор. PixArt викупила оптичний підрозділ Avago з патентами, тож розробляти альтернативу стало невигідно. До того ж сенсор постачається з готовою прошивкою, що дає можливість дрібному бренду збирати мишу без власних розробок. Навіть великі гравці беруть ті самі чипи під своїми назвами – Razer Focus Pro і ранній Logitech HERO спираються на сенсори PixArt. На ринку лишаються два флагмани: PAW3395 і новіший PAW3950.

Що змінює перехід з PAW3395 на PAW3950

Новіший флагман коштує дорожче, тож від нього очікують кращого трекінгу. Та перевага зводиться до дрібниць. Наприклад, стеля швидкості старшого PAW3395, 650 IPS, уже перевищує те, з чим фізично рухається людська рука.

Огляди сходяться: для дев’яти гравців із десяти на тканинному килимку обидва сенсори відчуваються однаково. Реальна різниця проступає у двох випадках – нижча висота відриву для низького DPI та скляні килимки, де PAW3950 точніший.

MCU, прошивка і корпус — за що доплата

Якщо чип у бюджетної й дорогої миші однаковий, доплату пояснює все, що його оточує. Головний елемент – мікроконтролер, що виконує прошивку й обробляє дані сенсора. З дешевим контролером курсор того самого PAW3395 плаває і смикається, а з Nordic nRF52840 трекінг рівний.

Прошивка теж визначає те, чого немає в заголовку картки:

• debounce – затримку, що відсікає брязкіт контактів світча;
• Motion Sync – синхронізацію кадрів сенсора з опитуванням ПК;
• налаштування висоти відриву і кута трекінгу під хват.

Решта різниці припадає на корпус – вагу, форму, світчі й ніжки. Наприклад, Endgame Gear OP1w 4K V2 на сенсорі PAW3950 поєднує контролер Nordic nRF52840 й окрему ніжку під сенсор. Attack Shark R2 теж працює на PAW3950 і навіть тримає вищу частоту опитування, проте коштує помітно менше – ціну формує якість прошивки й контролера.

Як читати опис миші

Сенсор перестав бути місцем, де миші відрізняються – флагманський чип стоїть і в бюджетній, і в преміальній моделі. Тому ім’я сенсора в заголовку картки говорить найменше про те, як миша поведеться в руці. Куди більше вирішують мікроконтролер, прошивка і корпус – а флагманський чип у дешевій моделі давно став нормою.

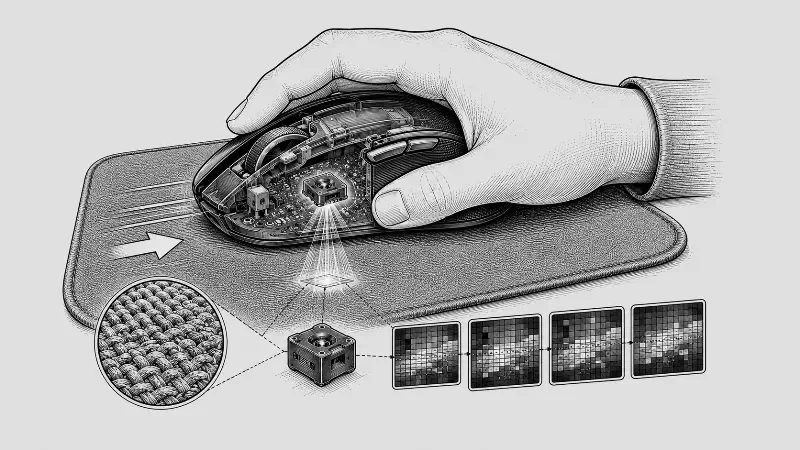

Як працює оптичний сенсор PixArt

Оптичний сенсор не вимірює шлях миші механічно. Під корпусом працює маленька система спостереження за поверхнею. Світлодіод, часто інфрачервоний, підсвічує ділянку килимка або столу. Лінза збирає відбите світло й спрямовує його на світлочутливу матрицю сенсора. Чип отримує послідовність дуже малих зображень текстури — волокон тканини, подряпин пластику, зернистості покриття.

Вбудований процесор порівнює сусідні кадри та шукає, як змістилися впізнавані деталі. Якщо елемент текстури на новому кадрі опинився правіше й нижче, сенсор обчислює рух по осях X і Y у протилежному напрямку від переміщення зображення. На виході з’являються не фотографії, а числові дані про зміщення. PixArt прямо описує свої оптичні трекінгові сенсори як компоненти, що відстежують поверхню та передають зміщення по двох осях. У моделях для мишей частота знімання кадрів може змінюватися автоматично залежно від швидкості руху та режиму роботи.

Далі естафету приймає мікроконтролер, або MCU. Він читає координати сенсора через внутрішній інтерфейс, застосовує налаштування прошивки, обробляє натискання кнопок і формує звіт для комп’ютера. У дротовій миші цей звіт іде через USB. У бездротовій – спочатку через радіомодуль до приймача, а вже звідти до USB-порту. Операційна система перетворює отримані значення на рух курсора, прокручування огляду чи поворот камери в грі.

Поверхня – підсвічування – лінза – сенсор – MCU – прошивка – USB або радіоканал – комп’ютер

Сенсор краще працює там, де бачить дрібні контрастні деталі. Тканинний килимок або матовий пластик дають йому багато орієнтирів для порівняння кадрів. На блискучій поверхні відблиски можуть перекривати текстуру, а прозоре скло пропускає більшу частину світла й майже не створює придатного малюнка. Дуже рівне однотонне покриття теж ускладнює розпізнавання зміщення. Для скла PixArt випускає окремі Track-on-Glass сенсори з іншою оптикою та алгоритмами відстеження; звичайний ігровий чип не отримує такої здатності лише через високе значення DPI.

Лінза, висота її встановлення, сила підсвічування та прошивка впливають на якість сигналу ще до передавання даних у ПК. Через це модель сенсора описує можливості чипа, але не всю роботу миші.

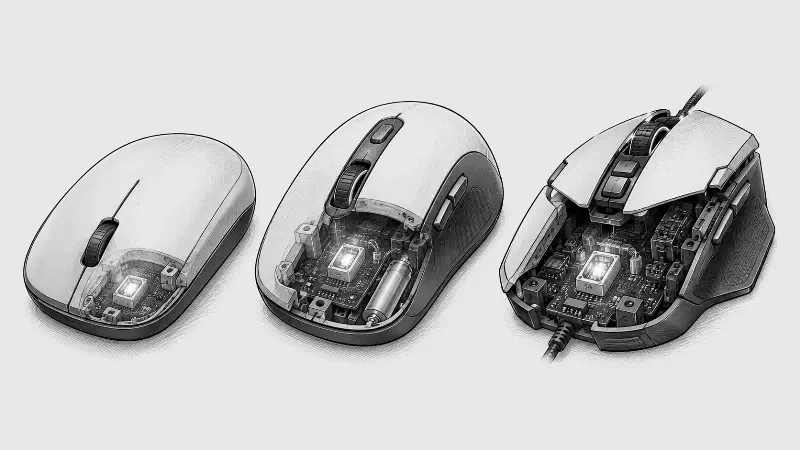

Що означають характеристики сенсора PixArt

У паспорті сенсора стоять десятки параметрів, але вони описують різні ланки роботи миші. CPI показує, наскільки дрібно чип ділить переміщення; IPS і прискорення – чи не втратить він рух під час різкого ривка; LOD – коли припинить зчитувати поверхню після підняття корпусу. PixArt саме в таких одиницях подає характеристики своїх оптичних сенсорів.

CPI часто помилково сприймають як показник точності. Значення 3200 CPI означає, що сенсор формує 3200 відліків на один дюйм шляху, а не те, що він у чотири рази точніший за режим 800 CPI. Висока чутливість збільшує швидкість курсора; якість трекінгу визначають ще шум матриці, оптика, обробка сигналу та відсутність пропущених відліків. Надто високе значення може сильніше показати тремтіння руки або jitter.

IPS і G описують межі, а не щоденну швидкість миші. Коли користувач не наближається до цих меж, запас у специфікації не змінює відчуття від роботи. LOD, навпаки, легко помітити без вимірювального стенда. Низька висота відриву зменшує небажаний рух курсора під час переставляння миші, хоча результат залежить і від лінзи, килимка та калібрування. Для PAW3395 PixArt вказує вибір висоти відриву 1 або 2 мм та ручне налаштування порога.

Чому 8000 Гц не означає у вісім разів точніше

Частота опитування належить усій миші, а не самому сенсору. Координати проходять через MCU, прошивку, USB-інтерфейс або радіоканал і приймач. USB HID передає дані звітами через інтервали, задані для кінцевої точки пристрою.

За 1000 Гц новий звіт може надходити раз на 1 мс, за 4000 Гц – раз на 0,25 мс, за 8000 Гц – раз на 0,125 мс. Це частота передавання, а не множник точності. Користь залежить від того, чи сенсор і MCU готують свіжі координати до кожного циклу, чи тримається радіозв’язок, яка частота оновлення монітора та чи встигає гра обробляти ввід. Цифра на коробці без доброї реалізації лишається цифрою.

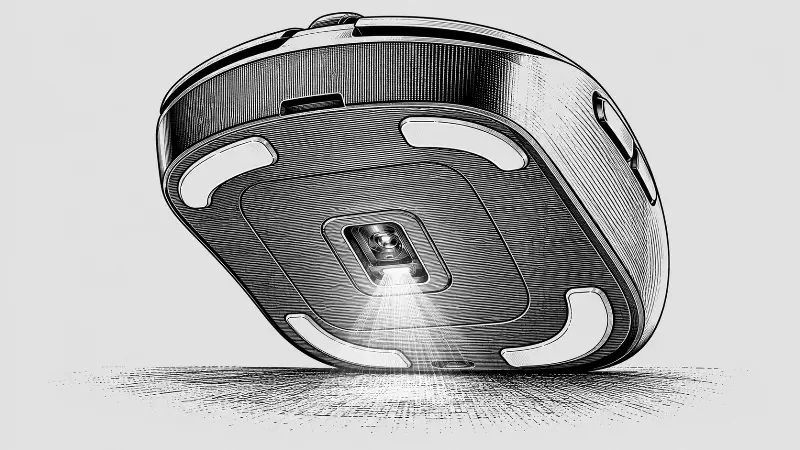

Які бувають сенсори PixArt

PixArt ділить оптичні сенсори для мишей за призначенням: для ігрових, бездротових, дротових моделей і роботи на склі. Покупцеві зручніше дивитися ще простіше – на клас чипа та завдання, під які його налаштували. Одна серія може містити рішення з різним споживанням енергії, швидкістю відстеження й набором режимів.

Базові сенсори

Такі чипи ставлять в офісні та недорогі ігрові миші. Їм не потрібні рекордні CPI чи IPS: для браузера, документів, навчання і неквапливих ігор важливіше, щоб курсор рухався без зривів на звичайному столі або килимку. Прикладом є PAW3212 із межею 2400 CPI, швидкістю 30 IPS і прискоренням 10 G. Ці значення нижчі, ніж у геймерських моделей, та для повсякденної роботи запасу вистачає.

Енергоощадні моделі

У бездротовій миші сенсор ділить заряд батареї з MCU та радіомодулем. Тому PixArt застосовує режими сну, автоматичне пробудження й змінну частоту кадрів. PAW3220DB, приміром, споживає близько 0,5 мА в робочому режимі та підтримує до 4000 CPI. Для такої категорії нижче споживання часто цінніше за зайву тисячу CPI, яку власник ніколи не ввімкне.

Ігровий середній клас

Сюди входять сенсори, розраховані на швидкі рухи, низьку висоту відриву та точніше налаштування чутливості. У серіях PAW33xx є як початкові ігрові чипи, так і моделі для бездротових мишей зі змінною частотою кадрів. PAW3327 PixArt називає сенсором початкового ігрового рівня, а PAW3335 – енергоощадним рішенням для бездротового геймінгу. Тож цифри 3327 чи 3335 не утворюють прямої драбини «більше – краще».

Старші ігрові сенсори

PAW3395 має до 26 000 CPI, 650 IPS і 50 G, а також окремі режими для високої швидкодії, економії заряду, дротової роботи та офісних завдань. У новіших мишах трапляється PAW3950 і його спеціальні версії. Endgame Gear, приміром, використовує власну модифікацію PAW3950 з межею 30 000 CPI та 750 IPS. Це ще не гарантія кращої миші – лише ширший набір можливостей для виробника.

Позначки SE, брендовані назви й OEM-версії можуть приховувати інші межі CPI, LOD або доступні режими. Частину функцій виробник вимикає в прошивці, частину залишає лише у фірмовій програмі. Тому модель чипа треба читати разом із характеристиками конкретної миші. Інакше назва сенсора перетворюється на красивий шильдик.

Як дізнатися, який сенсор встановлено в миші

Почніть з офіційної сторінки моделі та інструкції: виробник може вказати повний індекс чипа, скорочену назву або власне позначення. Якщо дані нечіткі, шукайте огляд із розбиранням – маркування на корпусі мікросхеми надійніше за рекламний опис. Бази протестованих мишей корисні тоді, коли автори показують фото плати або називають метод перевірки. Фірмова програма здебільшого відкриває DPI, LOD, Motion Sync і частоту опитування, але не зчитує назву сенсора напряму.

Картку магазину краще вважати підказкою, а не доказом. Характеристики часто копіюють між схожими моделями та ревізіями. Через це PAW3395 плутають із PAW3395 SE, базовий PAW3950 – з брендованою модифікацією, а 4000 чи 8000 Гц приписують сенсору, хоча частоту задає вся електроніка миші. Власні версії справді існують: Endgame Gear, приміром, прямо називає PAW3950 U+1F95A спеціальною модифікацією PixArt.

Як вибрати мишу із сенсором PixArt

Починати вибір із напису PAW3395 або PAW3950 зручно, але цей спосіб відсіює слабкі сенсори, а не знаходить зручну мишу. Корпус контактує з рукою годинами, тоді як запас у десятки тисяч CPI користувач може жодного разу не використати. Спершу зіставте довжину й ширину миші з долонею та хватом: долонним, кігтьовим або пальцевим. Форма боковин, висота спинки й розташування горба визначають, де лежатимуть пальці та чи доведеться напружувати кисть.

Далі перевірте масу і баланс. Дві миші по 60 г відчуваються по-різному, якщо в однієї акумулятор зміщує центр ваги назад. Позиція сенсора теж змінює траєкторію: чип ближче до передньої частини сильніше реагує на поворот кисті, заднє розташування – слабше. Дослідження взаємодії людини з комп’ютером показало, що центральна позиція стала найкращим компромісом для групи учасників, хоча індивідуальні результати різнилися.

У бездротовій моделі дивіться на роботу радіоканалу, приймач і розташування антени. Сенсор може рахувати рух без помилок, але нестабільний зв’язок усе зіпсує. MCU та прошивка керують частотою звітів, енергоспоживанням, Motion Sync і затримкою кнопок. Параметр debounce задає час, протягом якого контролер відсіює повторні спрацювання механічного перемикача. Надто велике значення додає затримку, надто мале може пропустити подвійний клік.

Перевірте основні світчі, енкодер коліщатка, бічні кнопки та ніжки. Товщина й матеріал ніжок впливають на ковзання, а м’який килимок може прогинатися навколо сенсора. Для акумуляторної миші оцініть заявлену автономність у потрібному режимі опитування: перехід із 1000 на 4000 або 8000 Гц збільшує частоту обміну даними й скорочує час роботи. Виробники старших моделей прямо поєднують високу частоту з окремим MCU та спеціальною прошивкою, а не лише з назвою сенсора.

Модель сенсора перевіряйте останньою. Вона має відповідати поверхні та потрібним режимам, але не здатна виправити невдалу форму, люфт кнопок чи сире програмне забезпечення.

Висновок

PixArt – виробник оптичних сенсорів, які зчитують рух миші по поверхні та задають базові межі її трекінгу: чутливість, швидкість, прискорення й висоту відриву. Проте назва чипа ще не описує мишу цілком. Коли сенсор уже не зривається під час різких рухів і нормально працює на потрібному килимку, на перший план виходять форма корпусу, маса, баланс, затримка кнопок, прошивка, радіоканал і якість складання. Саме ці речі визначають, як миша відчувається в руці та поводиться у грі або щоденній роботі. Тому PAW3395 чи PAW3950 показує, на що теоретично здатна модель, але не відповідає на головне питання – наскільки добре виробник налаштував і зібрав увесь пристрій.
